आधुनिक बॅटरी व्यवस्थापन प्रणालींमध्ये BMS सिग्नल ट्रान्सफॉर्मर कशासाठी आवश्यक आहे?

A BMS सिग्नल ट्रान्सफॉर्मरबॅटरी मॅनेजमेंट सिस्टम्स (BMS) मध्ये सुरक्षित, स्थिर आणि अचूक संप्रेषण सुनिश्चित करण्यात महत्त्वपूर्ण भूमिका बजावते, विशेषत: उच्च-व्होल्टेज आणि उच्च-विश्वसनीयता अनुप्रयोग जसे की इलेक्ट्रिक वाहने, ऊर्जा साठवण प्रणाली आणि औद्योगिक उर्जा समाधाने. बॅटरी तंत्रज्ञान विकसित होत असताना, अचूक सिग्नल अलग करणे, आवाज कमी करणे आणि विश्वसनीय डेटा ट्रान्समिशनची मागणी सतत वाढत आहे. हा लेख BMS सिग्नल ट्रान्सफॉर्मर कसे कार्य करतात, ते का आवश्यक आहेत, ते कोणती आव्हाने सोडवतात आणि अभियंते इष्टतम प्रणाली कार्यक्षमतेसाठी योग्य घटक कसे निवडू शकतात हे शोधतो. हे अभियंते आणि खरेदी व्यावसायिकांना माहितीपूर्ण निर्णय घेण्यास मदत करण्यासाठी डिझाइन विचार, समस्यानिवारण, अनुप्रयोग आणि भविष्यातील ट्रेंडमध्ये व्यावहारिक अंतर्दृष्टी देखील प्रदान करते.

सामग्री सारणी

• 1. BMS सिग्नल ट्रान्सफॉर्मरचा परिचय
• 2. बॅटरी व्यवस्थापन प्रणालीमध्ये भूमिका
• 3. BMS सिग्नल ट्रान्सफॉर्मर कसे कार्य करते
• 4. मुख्य वैशिष्ट्ये आणि फायदे
• 5. BMS सिग्नल ट्रान्सफॉर्मर्सचे प्रकार
• 6. डिझाइन विचार
• 7. सामान्य आव्हाने आणि वेदना बिंदू
• 8. समस्यानिवारण मार्गदर्शक
• 9. संपूर्ण उद्योगांमध्ये अर्ज
• 10. निवड मार्गदर्शक
• 11. स्थापना सर्वोत्तम पद्धती
• 12. भविष्यातील ट्रेंड
• 13. निर्माता अंतर्दृष्टी
• 14. वारंवार विचारले जाणारे प्रश्न

1. BMS सिग्नल ट्रान्सफॉर्मरचा परिचय

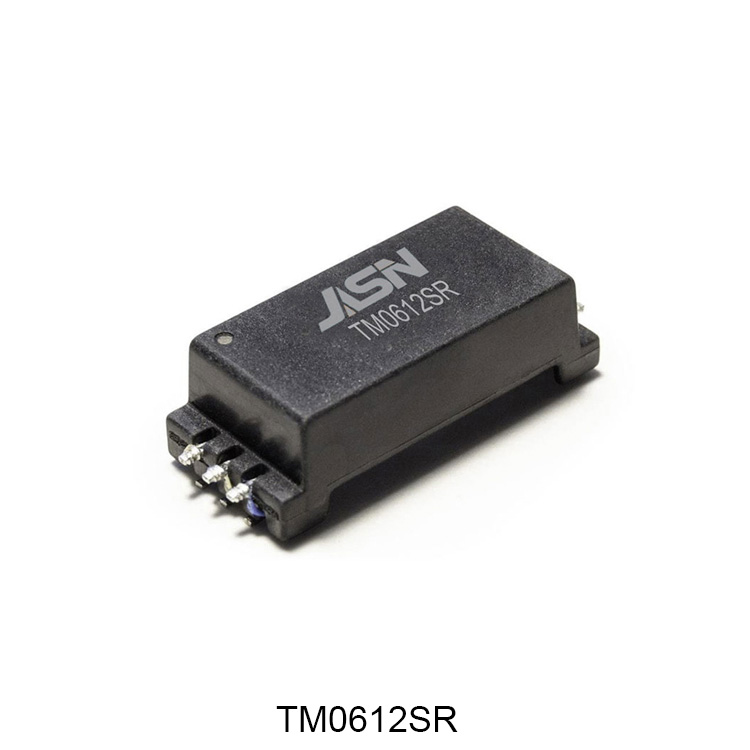

BMS सिग्नल ट्रान्सफॉर्मर हा एक विशिष्ट चुंबकीय घटक आहे जो गॅल्व्हॅनिक अलगाव राखून वेगवेगळ्या सर्किट्समध्ये इलेक्ट्रिकल सिग्नल हस्तांतरित करण्यासाठी डिझाइन केलेला आहे. बॅटरी व्यवस्थापन प्रणालीमध्ये, हे सुनिश्चित करते की संवेदनशील नियंत्रण इलेक्ट्रॉनिक्स उच्च-व्होल्टेज बॅटरी पॅकपासून संरक्षित राहतील. या पृथक्करणाशिवाय, अगदी किरकोळ व्होल्टेज स्पाइक सिस्टमला हानी पोहोचवू शकतात किंवा सुरक्षिततेला धोका निर्माण करू शकतात.

आधुनिक ऊर्जा प्रणालींमध्ये, जेथे लिथियम-आयन बॅटरी इलेक्ट्रिक वाहने आणि नूतनीकरणक्षम ऊर्जा संचयनावर वर्चस्व गाजवतात, तेथे सिग्नल अखंडता आणि विद्युत सुरक्षितता गैर-विवादनीय आहेत. BMS सिग्नल ट्रान्सफॉर्मर दोन्हीची खात्री करतो.

2. बॅटरी व्यवस्थापन प्रणालीमध्ये भूमिका

बॅटरी मॅनेजमेंट सिस्टीम बॅटरी सेलमधील व्होल्टेज, तापमान, वर्तमान आणि चार्ज स्थितीचे निरीक्षण करण्यासाठी जबाबदार असतात. BMS सिग्नल ट्रान्सफॉर्मर सक्षम करते:

• उच्च-व्होल्टेज आणि कमी-व्होल्टेज डोमेन दरम्यान सुरक्षित संप्रेषण
• स्विचिंग सर्किट्समधून आवाज अलगाव
• कठोर वातावरणात स्थिर डेटा ट्रान्समिशन
• मायक्रोकंट्रोलर आणि सेन्सर्सचे संरक्षण

इलेक्ट्रिक वाहनांमध्ये, उदाहरणार्थ, अनेक बॅटरी मोड्यूल्स मालिकेत स्टॅक केलेले असतात, ज्यामुळे उच्च व्होल्टेज पातळी तयार होते. सिग्नल ट्रान्सफॉर्मर हे सुनिश्चित करतो की मॉनिटरिंग सिग्नल अचूक आणि सुरक्षित राहतात.

3. BMS सिग्नल ट्रान्सफॉर्मर कसे कार्य करते

BMS सिग्नल ट्रान्सफॉर्मर इलेक्ट्रोमॅग्नेटिक इंडक्शनवर चालतो. जेव्हा एक वैकल्पिक सिग्नल प्राथमिक विंडिंगमधून जातो, तेव्हा ते चुंबकीय क्षेत्र निर्माण करते, जे दुय्यम वळणात संबंधित सिग्नलला प्रेरित करते.

ही प्रक्रिया सुनिश्चित करते:

• सर्किट्स दरम्यान थेट विद्युत कनेक्शन नाही
• व्होल्टेज पातळीचे प्रभावी अलगाव
• कमी इलेक्ट्रोमॅग्नेटिक हस्तक्षेप (EMI)

सर्किट अलग करून, ते ग्राउंड लूप प्रतिबंधित करते आणि सिस्टमची विश्वासार्हता वाढवते.

4. मुख्य वैशिष्ट्ये आणि फायदे

• उच्च अलगाव व्होल्टेज:उच्च-व्होल्टेज वाढीपासून संवेदनशील इलेक्ट्रॉनिक्सचे संरक्षण करते.
• कमी सिग्नल तोटा:संप्रेषण ओळींमध्ये डेटा अखंडता राखते.
• कॉम्पॅक्ट डिझाइन:जागा-प्रतिबंधित BMS अनुप्रयोगांसाठी योग्य.
• उच्च वारंवारता प्रतिसाद:आधुनिक प्रणालींमध्ये वेगवान स्विचिंग सिग्नलला समर्थन देते.
• थर्मल स्थिरता:विस्तृत तापमान श्रेणींमध्ये विश्वसनीयरित्या कार्य करते.

5. BMS सिग्नल ट्रान्सफॉर्मर्सचे प्रकार

6. डिझाइन विचार

BMS सिग्नल ट्रान्सफॉर्मर डिझाइन करताना किंवा निवडताना, अभियंत्यांनी विचार करणे आवश्यक आहे:

• अलगाव व्होल्टेज आवश्यकता
• ऑपरेटिंग वारंवारता श्रेणी
• मुख्य सामग्री गुणधर्म
• लोड अंतर्गत थर्मल कामगिरी
• EMI शील्डिंग आवश्यकता

खराब डिझाइन निवडीमुळे सिग्नल विकृती, जास्त गरम होणे किंवा सिस्टम बिघाड होऊ शकतो.

7. सामान्य आव्हाने आणि वेदना बिंदू

त्यांचे फायदे असूनही, BMS सिग्नल ट्रान्सफॉर्मर्सना अनेक वास्तविक-जागतिक आव्हानांचा सामना करावा लागतो:

• उच्च-फ्रिक्वेंसी स्विचिंग अंतर्गत सिग्नल विकृती
• कॉम्पॅक्ट डिझाइनमध्ये थर्मल संपृक्तता
• अत्यंत वातावरणात इन्सुलेशन ब्रेकडाउन
• समीप घटकांकडून इलेक्ट्रोमॅग्नेटिक हस्तक्षेप

डिझाईन आणि चाचणी टप्प्यांदरम्यान या समस्यांचे निराकरण न केल्यास सिस्टमच्या विश्वासार्हतेवर परिणाम होऊ शकतो.

8. समस्यानिवारण मार्गदर्शक

• सिग्नल तोटा:वळण सातत्य आणि सोल्डर सांधे तपासा.
• जास्त गरम होणे:लोड स्थिती आणि कोर संपृक्तता पातळी सत्यापित करा.
• आवाज समस्या:शिल्डिंग आणि ग्राउंडिंग लेआउट सुधारा.
• संप्रेषण अपयश:BMS कंट्रोलरसह वारंवारता सुसंगतता तपासा.

9. संपूर्ण उद्योगांमध्ये अर्ज

• इलेक्ट्रिक वाहने (EVs)
• एनर्जी स्टोरेज सिस्टम (ESS)
• सौर उर्जा इन्व्हर्टर
• औद्योगिक बॅटरी प्रणाली
• एरोस्पेस पॉवर युनिट्स

10. निवड मार्गदर्शक

11. स्थापना सर्वोत्तम पद्धती

• योग्य पीसीबी लेआउट अंतर राखा
• सिग्नल मार्गांजवळील उच्च-वर्तमान ट्रेसचे मार्ग टाळा
• योग्य ग्राउंडिंग तंत्रांची खात्री करा
• EMI-संवेदनशील वातावरणासाठी शिल्डिंग वापरा

12. भविष्यातील ट्रेंड

बीएमएस सिग्नल ट्रान्सफॉर्मरची उत्क्रांती विद्युत गतिशीलता आणि अक्षय ऊर्जा प्रणालींच्या जलद वाढीद्वारे चालविली जाते. भविष्यातील घडामोडींमध्ये हे समाविष्ट आहे:

• सूक्ष्मीकृत उच्च-फ्रिक्वेंसी ट्रान्सफॉर्मर
• सुधारित चुंबकीय कोर साहित्य
• स्मार्ट BMS चिप्ससह उच्च एकत्रीकरण
• वर्धित थर्मल कार्यक्षमता डिझाइन

13. निर्माता अंतर्दृष्टी

उच्च-गुणवत्तेच्या आणि विश्वासार्ह BMS सिग्नल ट्रान्सफॉर्मर सोल्यूशन्ससाठी,जनसुम इलेक्ट्रॉनिक्स डोंगगुआन कं, लि प्रगत अभियांत्रिकी समर्थन आणि औद्योगिक आणि ऑटोमोटिव्ह अनुप्रयोगांसाठी तयार केलेल्या सानुकूलित डिझाइन प्रदान करते. तुम्ही पुढच्या पिढीतील बॅटरी सिस्टम विकसित करत असल्यास आणि स्थिर सिग्नल आयसोलेशन घटकांची आवश्यकता असल्यास, मोकळ्या मनाने आमच्याशी संपर्क साधातांत्रिक सल्ला आणि उत्पादन उपायांसाठी.

14. वारंवार विचारले जाणारे प्रश्न

BMS सिग्नल ट्रान्सफॉर्मरचे मुख्य कार्य काय आहे?

हे बॅटरी मॅनेजमेंट सिस्टममधील विविध व्होल्टेज डोमेन दरम्यान इलेक्ट्रिकल अलगाव आणि सुरक्षित सिग्नल ट्रान्समिशन प्रदान करते.

ते सामान्यतः कुठे वापरले जाते?

हे इलेक्ट्रिक वाहने, ऊर्जा साठवण प्रणाली आणि औद्योगिक बॅटरी मॉनिटरिंग सिस्टममध्ये मोठ्या प्रमाणावर वापरले जाते.

अलगाव महत्वाचे का आहे?

अलगाव उच्च-व्होल्टेज नुकसान टाळते, सुरक्षितता सुधारते आणि अचूक डेटा ट्रान्समिशन सुनिश्चित करते.

योग्य ट्रान्सफॉर्मर कसा निवडायचा?

तुम्ही व्होल्टेज रेटिंग, वारंवारता सुसंगतता, थर्मल परिस्थिती आणि सिस्टम आकार मर्यादा यांचा विचार केला पाहिजे.

BMS सिग्नल ट्रान्सफॉर्मर अयशस्वी होऊ शकतात?

होय, परंतु योग्यरित्या डिझाइन केलेले आणि स्थापित केल्यावर अपयश दुर्मिळ आहेत. सामान्य कारणांमध्ये जास्त गरम होणे, इन्सुलेशन ब्रेकडाउन किंवा EMI हस्तक्षेप यांचा समावेश होतो.

निष्कर्ष:BMS सिग्नल ट्रान्सफॉर्मर हा केवळ एक निष्क्रिय घटक नसून आधुनिक बॅटरी प्रणालींमध्ये मुख्य सुरक्षा आणि कार्यप्रदर्शन सक्षम करणारा आहे. सिग्नलची अखंडता, विद्युत पृथक्करण आणि प्रणालीची विश्वासार्हता सुनिश्चित करण्यात त्याची भूमिका आजच्या ऊर्जा-चालित तंत्रज्ञानामध्ये ते अपरिहार्य बनवते.
