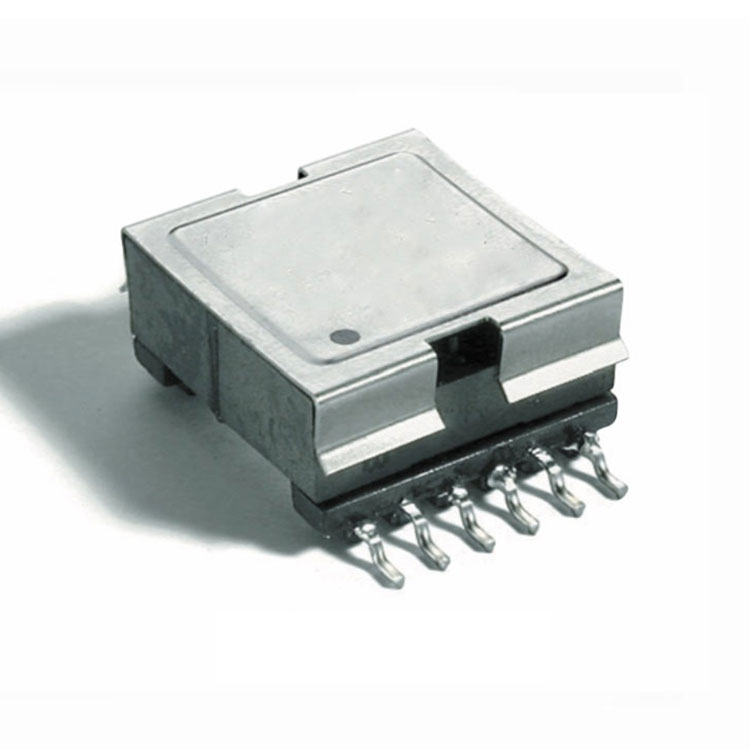

पॉवर मॅग्नेटिक्स

OCL:

पिन 1,2-3,4 = 42uH±10%. @100KHz/0.1V

पिन 1,2-3,4 = 37.8uH मि. @100KHz/0.1V,2.6A

वळण प्रमाण:

पिन 1,2-3,4 :12,11,10-,9,8,7 = 3:1±3%. @100KHz/1.0V

पिन 1,2-3,4 :5-6 = 3:1±3%. @100KHz/1.0V

LK:

पिन 1,2-3,4 (लघु7,8,9,10,11,12,5,6) = 0.65uH कमाल @100KHz/0.1V

D.C.R:

पिन 1,2-,3,4 = 60mΩ कमाल.

पिन 5-6 = 195mΩ कमाल.

पिन 12,11,10-9,8,7 = 15mΩ कमाल.

हाय-पॉट:

PRI--SEC: 1500V AC/5mA/ 1S.

PRI,SEC--CORE: 500V AC/5mA/ 1S.
